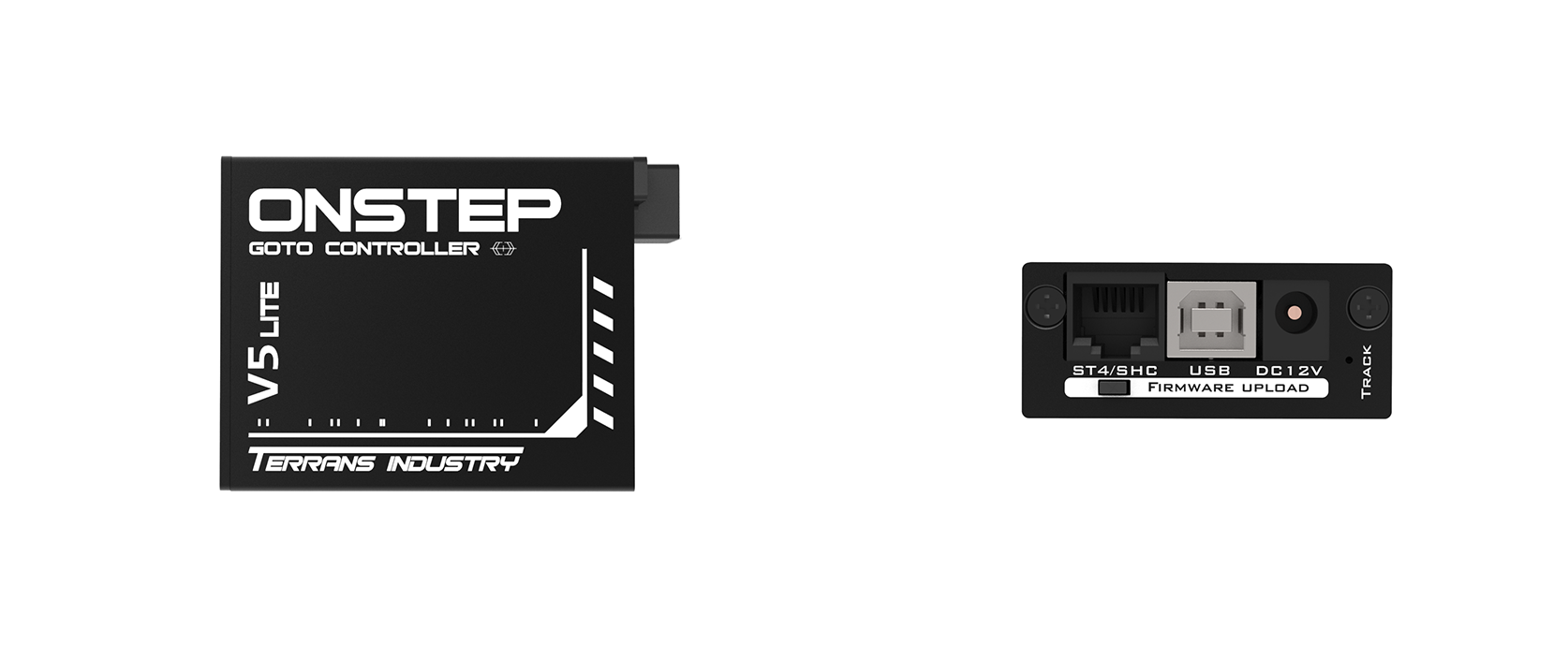

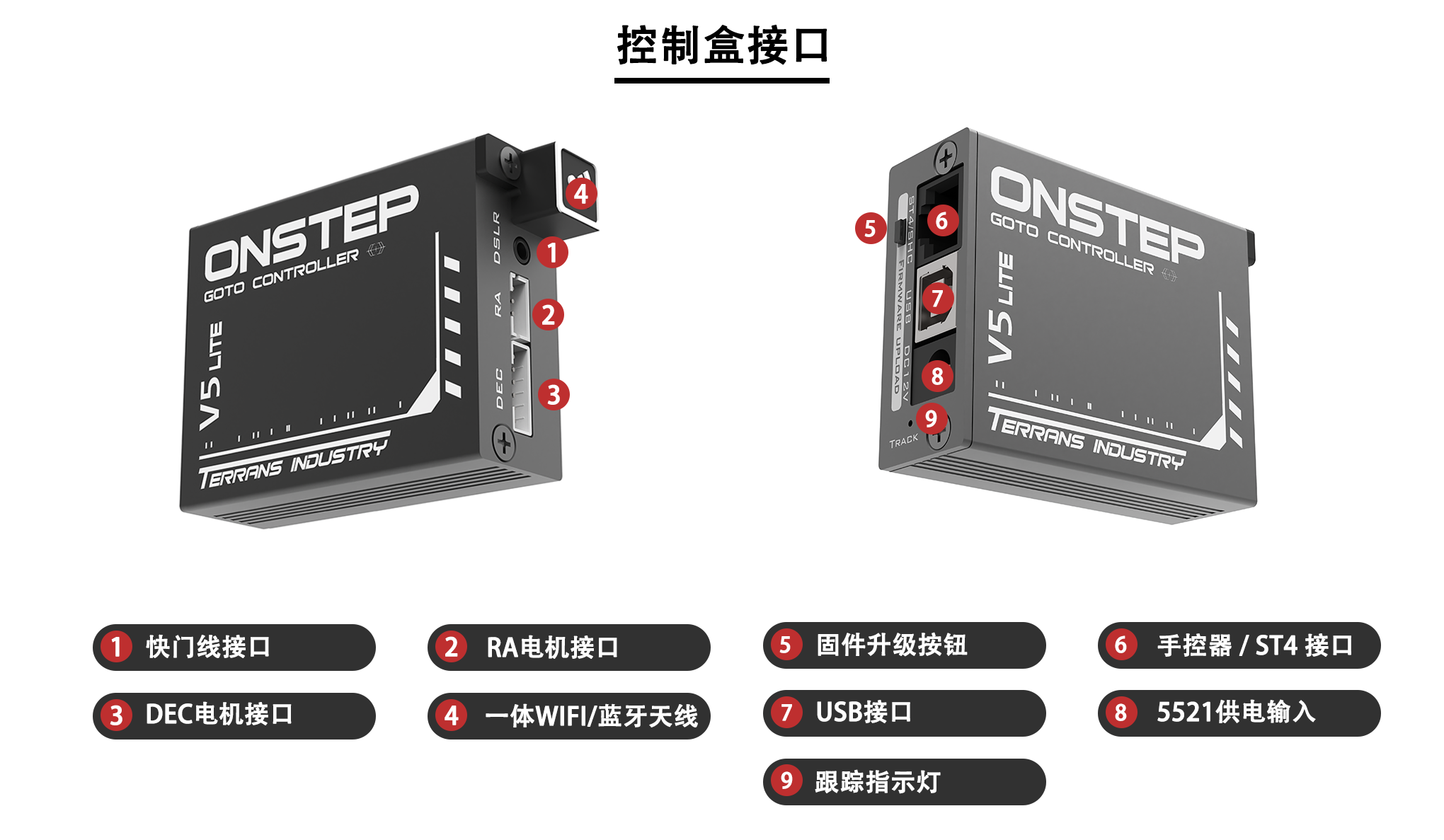

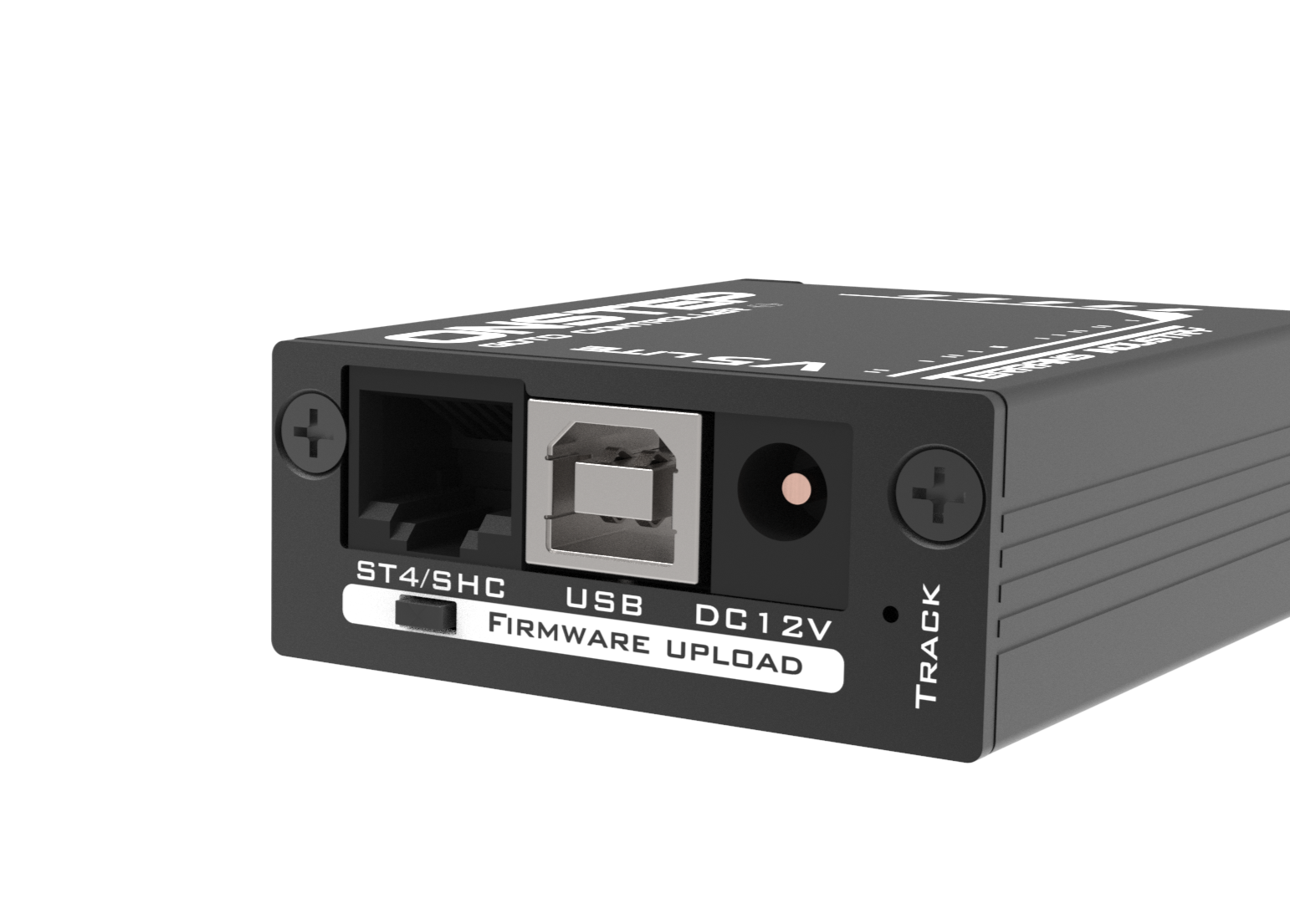

OnStep V5 Lite控制盒基于开源版本MaxESP4设计，支持DIY爱好者修改参数，编译属于自己的固件并且上传到控制盒中，我们为你提供修改好的PinMap文件和Config文件，只需要替换到开源固件中即可。上传过程无需拆解控制盒，通过接口面板的固件上传按钮，即可轻松上传OnStep固件和WIFI固件。



板载贴片TMC2209驱动芯片，满足绝大多数精度和功率需求。

支持自定义固件

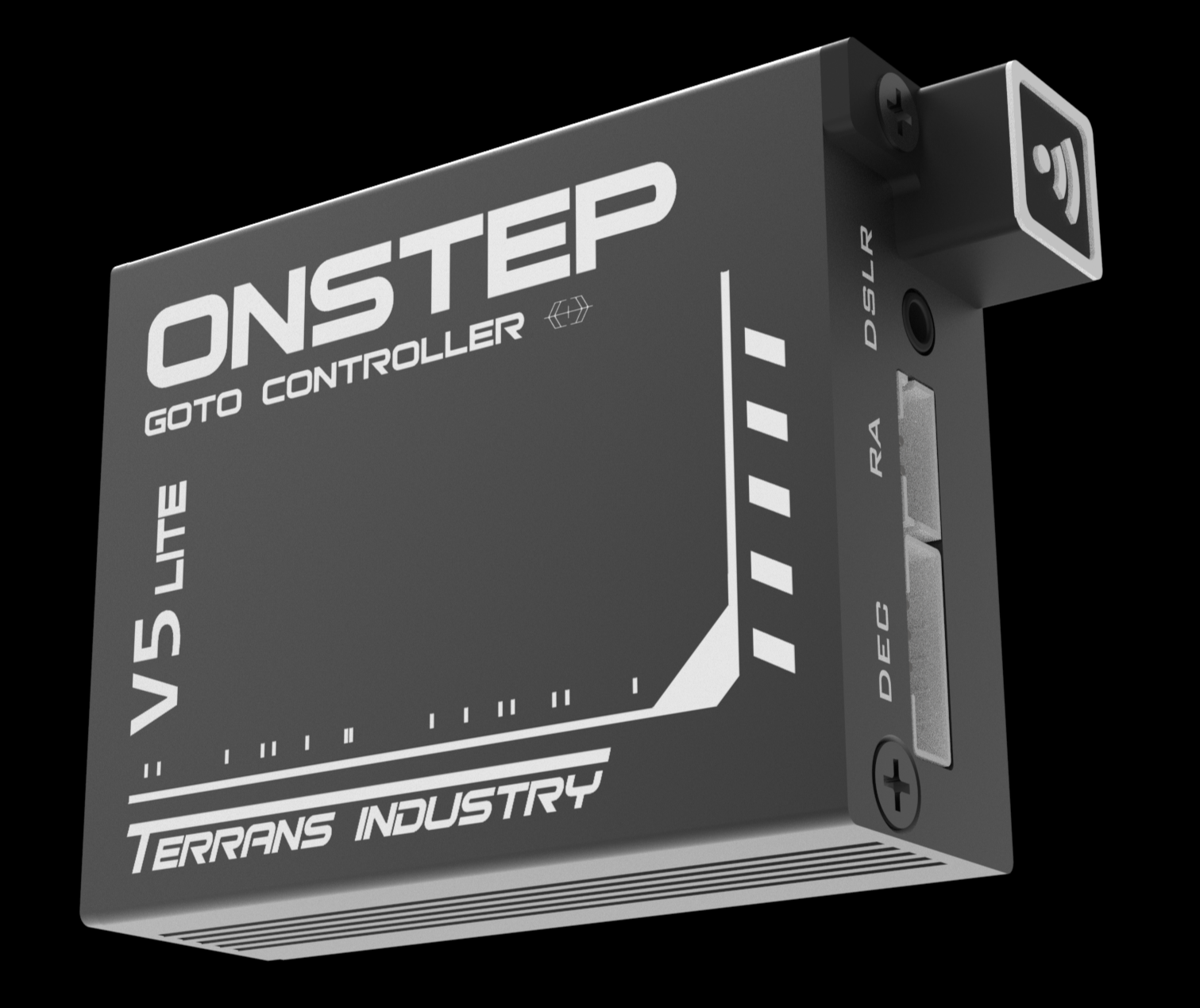

极致小巧的体积

宽50毫米

长62毫米

产品尺寸

高21毫米

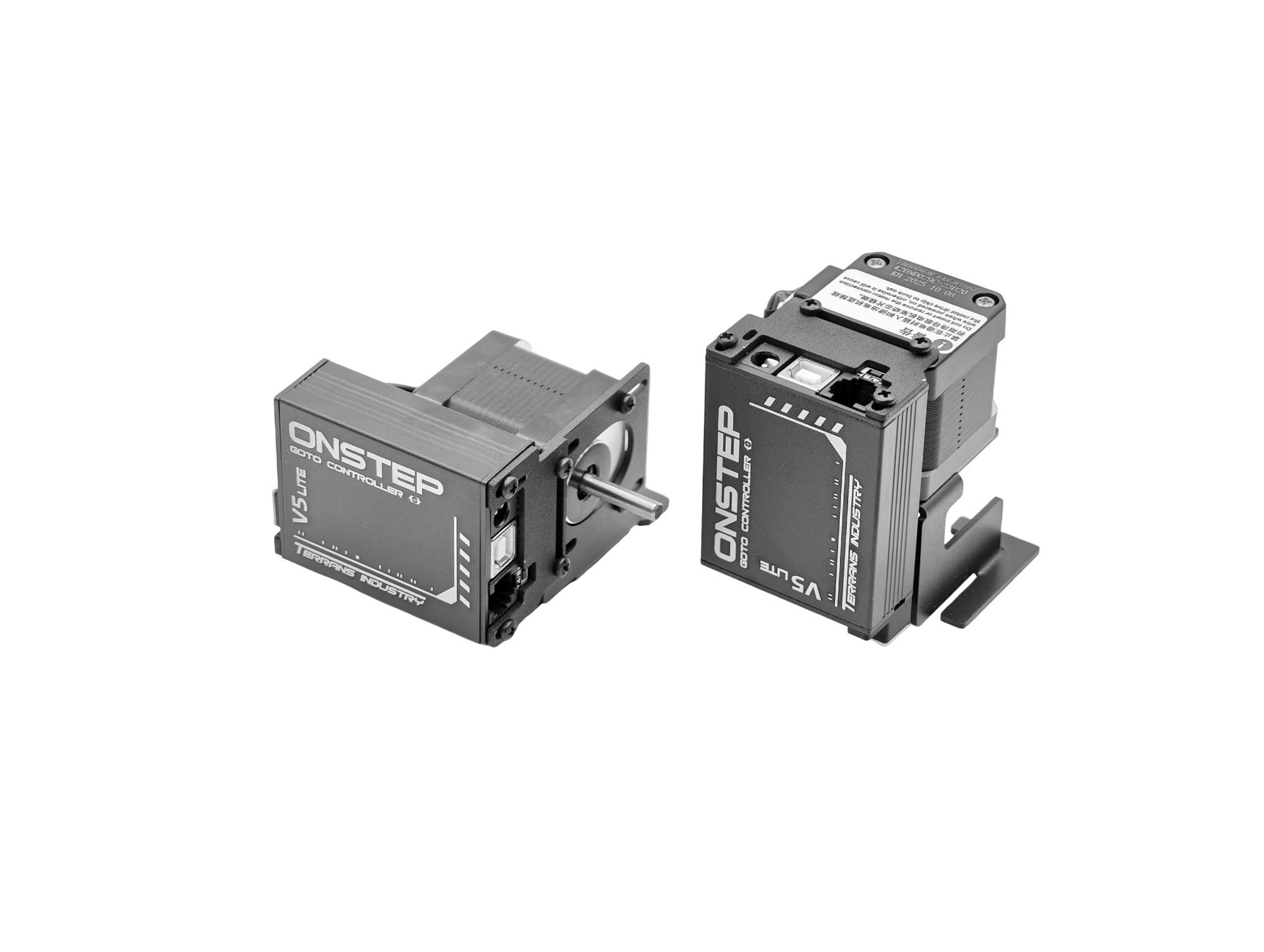

OnStep V5 Lite控制盒采用紧凑型设计，可与电机支架一体化安装。其配备的专用固定支架能便捷安装在各类42步进电机侧面，也适合内置于赤道仪内部——无论是升级经典赤道仪，还是构建DIY谐波赤道仪，都能实现整洁的集成安装

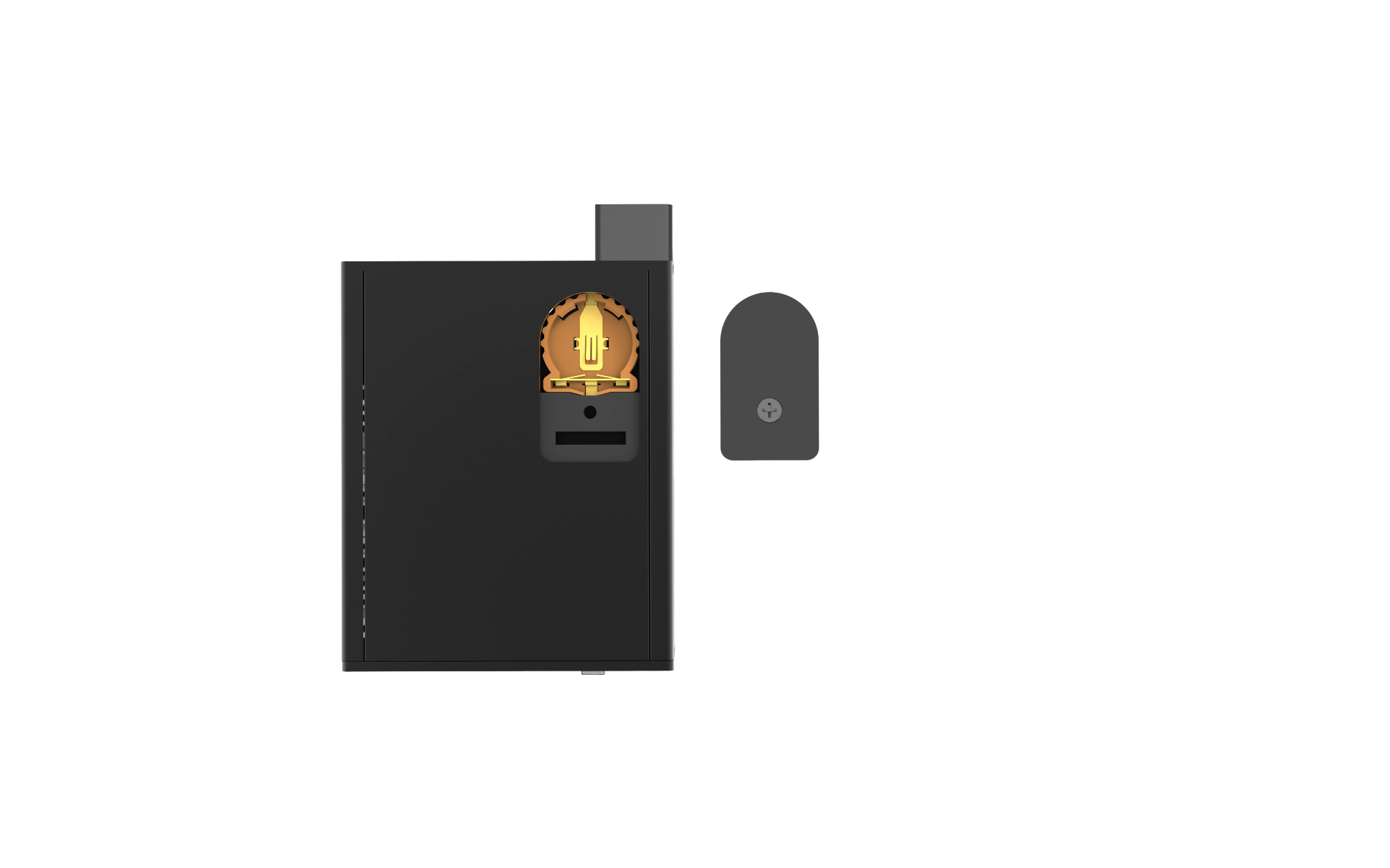

电池更换仓

OnStep V5 Lite 控制盒内置高精度 RTC 实时时钟模块，支持自动持续走时。即使在 12V 主电源断开的情况下，内部时钟仍能依靠后备电池独立运行，再次通电时无需重新设置，确保系统时间始终准确。



为保障长期使用的可靠性，我们在控制盒背面设计了独立的电池更换仓。用户无需拆卸整机，即可轻松完成 RTC 电池的更换，兼顾维护便捷性与设备完整性。



时光不间断，设计亦周全。

供电输入 ：                                                                      12V-24V  5.5-2.1接头

跟踪功率：                                                                                      约8W

GOTO功率：                                                                                 约12W

PinMap：                                                                               基于MAXESP4

芯片组：                                                                             ESP32 和 ESP8266

驱动芯片：                                                                        全新原装 TMC2209

​​​​​​​固件下载模式：                                                                     一键自动下载

​​​​​​​控制系统：                                                               OnstepX （支持自定义刷写）

​​​​​​​控制方式：                                                                WIFI / 蓝牙 / SHC手柄 / ST4

​​​​​​​模式：                                                                                赤道仪 / 经纬仪 切换

快门控制：                                                                                       支持

​​​​​​​

​​​​​​​
